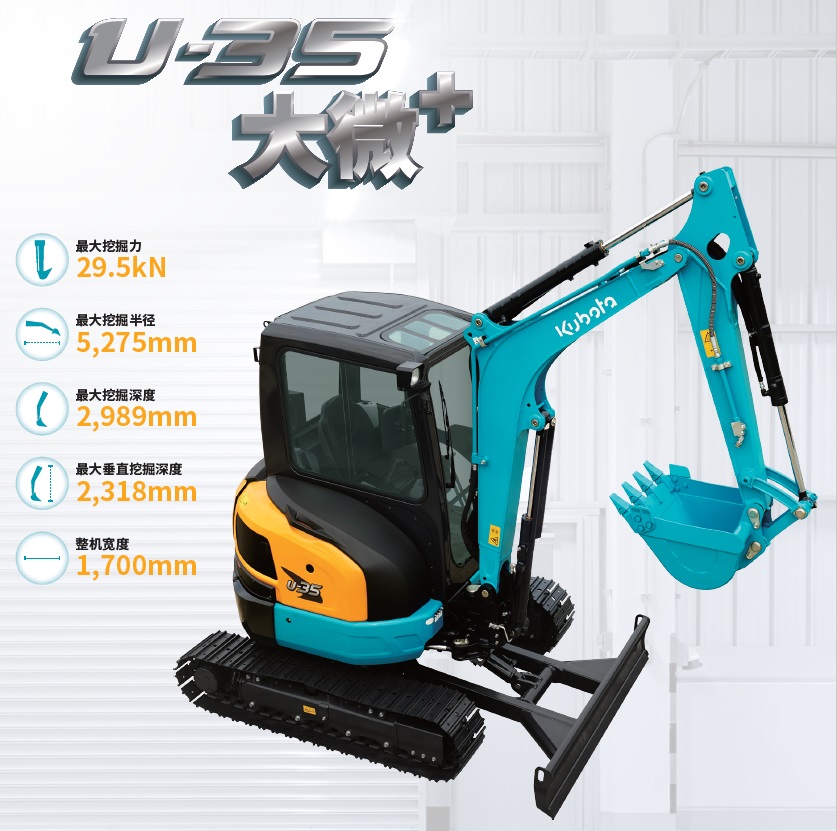

U35-5
U15-3S
U15-3S
久保田發動機 D1703-E3
久保田是為數不多的自主研發、生產發動機的小型挖掘機廠家,凝聚了近一個世紀的經驗和技術,更積累了百年的好口碑。久保田發動機具有燃油省、噪音低的特點;久保田發動機同時可滿足各種嚴酷的工作環境,在寒冷、炎熱等惡劣環境亦可輕松應對。

U15-3S

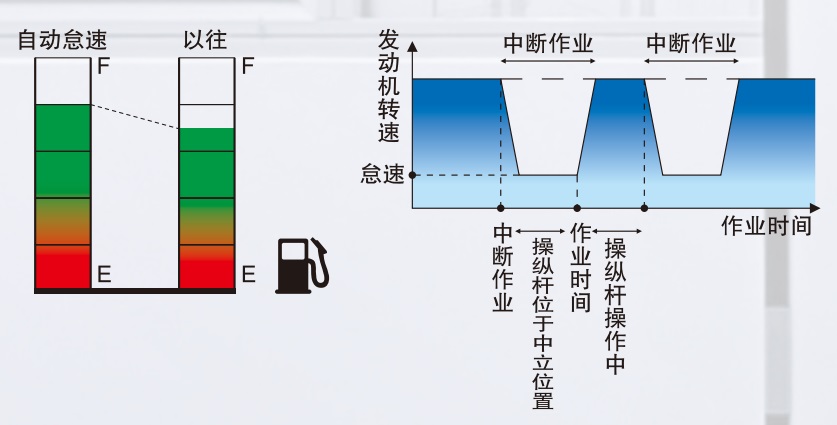

自動怠速
當停止所有操作裝置動作4秒后,發動機自動轉換為怠速運轉,再次操作,發動機立即恢復至原先轉速。采用自動怠速,可有效節省燃油。夜間在市區內作業,也不會干擾周圍環境。

U15-3S

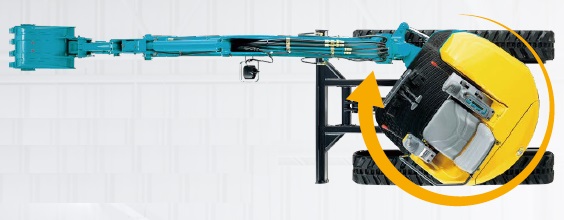

無尾回轉,動臂側移
動臂側移、無尾回轉,兩大功能同時擁有,助您應對復雜環境,無障礙施工。

U15-3S

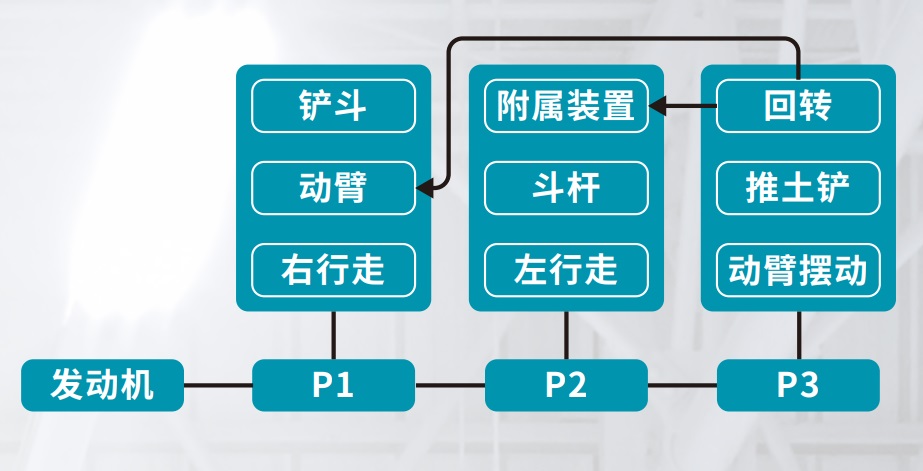

三泵液壓系統
●H·M·S液壓系統,動臂、斗桿、回轉采用各自獨立的3泵系統,配置了控制范圍更廣的控制閥、變量泵。實現了快速順暢而又強力的作業。
●配備直行前進回路,行走時,即使操作動臂也不會出現S形,速度也不會改變,因而可實現穩定的直線行駛。
●可實現四聯動,通過3泵液壓系統,可實現鏟斗、動臂、斗桿、回轉的同時操作。向翻斗車的裝載作業等也快捷、順暢。

U15-3S
U15-3S
■性能參數
型號 單位 U35
鏟斗容量 立方米 0.10
標準鏟斗寬幅:帶/不帶邊齒 毫米 600/550
操作重量 千克 3,867
機體尺寸 全長 毫米 4,754
全高 毫米 2,476
全寬 毫米 1,700
最低離地間隙 毫米 287
發動機 型號 - D1703-E4
總排氣量 毫升 1.647(1,647)
額定輸出功率 馬力(千瓦)/回轉數 25.1PS(18.5kW) / 2,200rpm
挖掘性能 最大挖掘高度 毫米 4,826
最大卸料高度 毫米 3,404
最大挖掘深度 毫米 2,989
最大垂直挖掘深度 毫米 2,318
最大挖掘半徑 毫米 5,275
大臂可偏移量:(左/右) 毫米 630/640
前部最小回轉半徑(擺動時) 毫米 2,251(1,805)
后部最小回轉半徑 毫米 900
最大挖掘力(鏟斗) 千牛頓(千克力) 29.5(3,000)
履帶 履帶類型 - 鐵履帶
履帶寬度 毫米 300
行走部分 履帶全長 毫米 2,081
輪間距 毫米 1,620
履帶中心距 毫米 1,398
行駛速度(低速/高速) 千米/小時 3.0/4.6
爬坡能力 30
回轉速度(轉/分) - 9.0
推土板 推土板(寬) 毫米 1,700
推土板(高) 毫米 341
提升距離(GL上/下) 毫米 392/425
液壓泵類型 - 變量泵 * 2 + 齒輪泵 * 2
回轉馬達類型 - 柱塞液壓馬達
行駛馬達類型 - 2速柱塞液壓馬達
燃油箱容量 45
■U35 作業范圍圖(單位mm)
